电磁炉IGBT温度检测方法
在电磁炉中,IGBT(绝缘栅双极晶体管)的温度检测是非常重要的,因为它关系到IGBT的使用寿命和设备的安全运行。以下是根据搜索结果得出的IGBT温度检测方法:
1.热敏电阻的检测
电磁炉中通常使用热敏电阻作为温度传感器,这种电阻的阻值会随着温度的变化而变化。具体来说,负温度系数的热敏电阻在温度升高时阻值减小,而温度降低时阻值增大。因此,通过检测热敏电阻的阻值变化,就可以间接反映出IGBT的温度变化。
在IGBT温度检测电路中,热敏电阻的一端接到电源的负极(通常是接地),另一端经过一只固定电阻值的电阻接到+5V电压。从这两个点之间的分压可以得到一个随温度变化的电压信号,这个信号会被送入单片机进行处理。单片机通过比较这个电压信号与内部程序设定的基准数值,可以确定IGBT的温度是否超过了预设的阈值,从而触发高温保护机制。
2.高温保护机制
当检测到IGBT的温度高于某个预设的阈值(例如90℃100℃),电磁炉将会停止加热,直到温度下降到安全范围内(例如60℃70℃)后才恢复加热。如果IGBT的温度继续升高并超过另一个阈值(例如110℃),电磁炉将立即停止加热,并显示高温代码E6,以保护IGBT免受损坏。
3.热敏电阻异常保护
如果热敏电阻出现异常,如短路,电磁炉将不能启动或显示保护代码。这种保护机制可以防止因热敏电阻故障导致的误报或漏报,从而确保设备的安全运行。

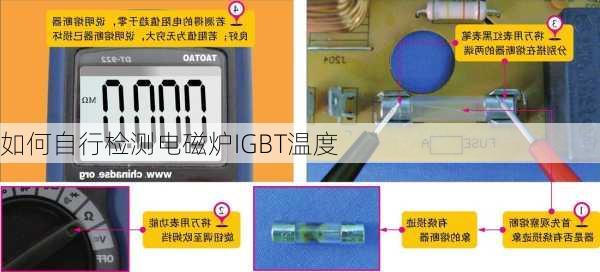

4.使用万用表进行初步检测
在进行IGBT温度检测电路的维修时,可以使用万用表来测量IGBT温度检测电路CN3插口第1脚对地的电压。正常情况下,这个电压应该为+0.3V。如果IGBT温度检测热敏电阻出现问题,比如击穿或开路,这个电压会发生变化。
注意事项
在检测或维修IGBT温度检测电路时,应确保电磁炉已经断电,并且在操作过程中要注意安全,避免触电或电击。此外,如果不确定自己的操作能力,建议寻求专业技术人员的帮助,以免造成更大的损坏。
以上就是关于如何自行检测电磁炉IGBT温度的方法,希望对您有所帮助。
