EMI滤波电路元件组成

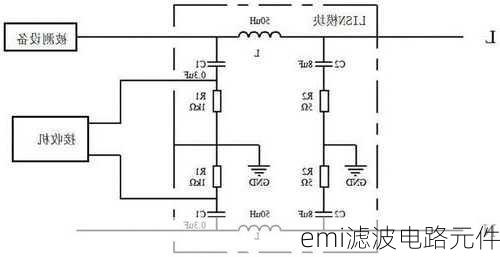

EMI滤波电路的主要目的是为了消除电磁干扰（Electromagnetic
Interference，简称EMI），以保护电子设备免受有害的电磁辐射的影响。以下是EMI滤波电路中常见的几种元件：
1.电容器（Capacitors）
电容器是EMI滤波电路中的重要元件，它们通常分为两种类型：X电容和Y电容。X电容并接在火线和零线之间，用于滤除差模干扰；而Y电容则是在火线与地线之间以及零线与地线之间并接的电容，用于滤除共模干扰。此外，滤波电路中还可能包含薄膜电容器，其容值范围大约在0.01~0.47uF，主要用来滤除串模干扰。
2.电感器（Inductors）
电感器在EMI滤波电路中也是非常关键的元件。它们可以是共模扼流圈（也称共模电感）、串模扼流圈（也称串模电感）等。这些电感器的作用是通过其电感量来对共模或串模干扰进行阻抗，从而削弱这些干扰信号。例如，共模扼流圈在出现共模干扰时，由于两个线圈的磁通方向相同，经过耦合后总电感量迅速增大，对共模信号有很大的阻抗。
3.保险丝（Fuse）
保险丝在EMI滤波电路中的作用是在电流过大时熔断保护电路。电源中常用的保险丝为快熔型，最好是防爆型保险丝。这种保险丝的外管为米色陶瓷管，填充防火材料，以避免熔断时产生火花。
4.压敏电阻（Varistor）
压敏电阻通常位于外部输入电压很大的时候工作，它的阻值会变得很小，大电流流过，让保险管熔断起到保护作用。这种元件有助于保护电路免受过电压的损害。
5.X电容和Y电容
X电容和Y电容是EMI滤波电路中专门用于滤波的电容器。X电容并接在火线和零线之间，用于滤除差模干扰；而Y电容则是在火线与地线之间以及零线与地线之间并接的电容，用于滤除共模干扰。
6.共模电感（Common
Mode
Choke）
共模电感是拥有两个绕组的线圈，其主要作用是抑制市电输入中的共模干扰，同时也抑制电源本身的共模干扰对外泄漏。
7.工具与仪表
在实际应用中，EMI滤波器可能会包括三端滤波器、T型滤波器电路等元件。例如，TDK代理的EMI滤波器电路ACF321825101TD01就是一个三端滤波器，它具有铁氧体磁屏蔽的T型滤波器电路，具有良好的衰减特性。
综上所述，EMI滤波电路通常由电容器、电感器、保险丝、压敏电阻、X电容和Y电容等元件组成，这些元件共同作用以有效地消除电磁干扰，保护电子设备的正常运行。
