谐波治理的其他方法

谐波治理是一个复杂的过程,涉及到多种方法和技术。以下是几种常见的谐波治理方法:

1.谐波过滤

谐波治理的其他方法

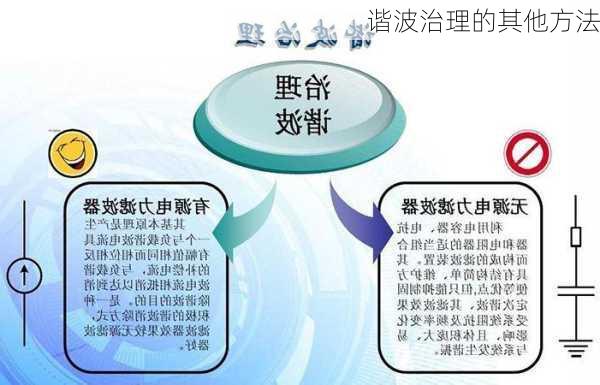

谐波过滤是通过在电路中添加特定的滤波元件来去除或削弱谐波的一种方法。这种方法可以分为两类:无源滤波和有源滤波。

无源滤波:无源滤波器通常由电感(L)和电容(C)串联或并联组成,它们能够在特定的谐波频率上产生谐振,使得该频率的电压减小到接近于零,从而达到滤波的效果。无源滤波器常用于治理5、7、11次谐波。

有源滤波:有源滤波器则需要外部电源来提供补偿电流,以抵消谐波电流。它们的工作原理是检测到的电流波形与正弦波进行比较,然后生成相位相反、幅值相等的补偿电流注入电网,以消除电力谐波。有源滤波器能够动态消除谐波,平衡三相负荷,是一种高技术含量的谐波治理产品。

2.提高系统容量

提高系统容量是通过减少系统阻抗或提高供电电源的容量和电压等级来增强系统抵抗谐波干扰的能力。这种方法投资较大,需要与电网发展规划相协调。

3.谐波隔离

谐波隔离是通过在谐波源与电网之间设置隔离设备,阻止或削弱谐波的传播。这种方法可以有效地减小或降低谐波的影响。

4.谐波抑制

谐波抑制是通过在电容补偿回路中串联电抗器,并提高电容和开关的物理参数来滤除部分谐波电流。这种方法既能有效抑制谐波,又能保证补偿设备正常工作,是目前最常用的经济有效方法。但在谐波污染较严重的情况下,需要安装滤波器。

5.谐波就地治理

谐波就地治理是指在产生谐波的非线性负载处进行治理,例如在变频器、中频炉等设备的电源输入端安装专门的模块,去除输入电流中的谐波成分,从而将非线性负载转换为线性负载,消除谐波电流带来的危害。

以上方法各有优缺点,适用于不同的应用场景。在实际应用中,应根据具体情况选择最合适的方法。
