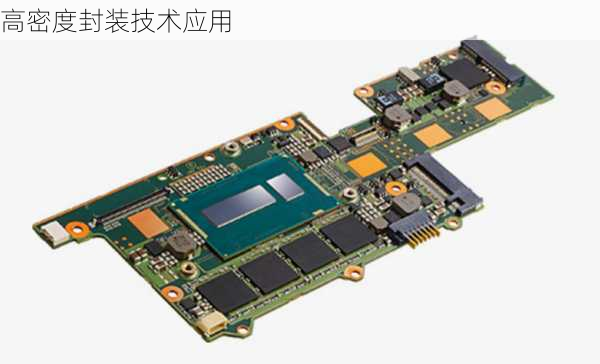

高密度封装技术应用
1.高密度封装技术概述
高密度封装技术是一种通过微小尺寸和精细间距实现电子元件紧密集成的技术，目的是提高电路板的空间利用率、减少信号传输延迟以及降低功耗。这种技术的发展背景是随着信息技术的飞速发展，电子产品对性能和便携性的需求越来越高。
2.高密度封装技术的主要应用领域
高密度封装技术广泛应用于各种消费电子产品、数据中心的服务器、存储系统和网络设备，以及工业控制的自动化设备、机器人和工业计算机等。
3.高密度封装技术在光伏领域的应用
在光伏领域，高密度封装技术通过减少电池片间距，增加单块组件有效受光面积，实现组件更高的发电功率输出，有效降低系统端业主的BOS投资成本。此外，高密度组件在抗衰减、抗阴影、减低热斑效应等特性上有所改善，可以实现同功率同环境下更多的发电量增益，进一步降低系统LOCE。
4.高密度封装技术在射频电子系统中的应用
射频电子系统的三维高密度封装技术，通过系统深入的研究，提出了射频电子封装系统电、热、应力特性协同分析设计方法，开发出相关软件；发明了三维高密度射频电子系统封装光敏BCB多层布线等新工艺，形成了对外开放服务的工艺平台。
5.高密度封装技术在电路板制造中的应用
在电路板制造中，高密度封装技术主要包括TCP（薄膜编带封装）和CSP（芯片尺寸封装形式）等。这些封装技术非常适合用于设计小巧的手持式消费类电子装置，如个人信息工具、移动电话、摄录一体机、以及数码相机。
6.高密度封装技术的发展趋势
高密度封装技术的发展趋势是向微纳米技术和绿色环保方向发展。随着技术的发展，封装尺寸将进一步减小，采用微纳米技术将成为未来趋势。同时，为了满足环保要求，高密度封装技术将朝着更节能、低碳的方向发展。
